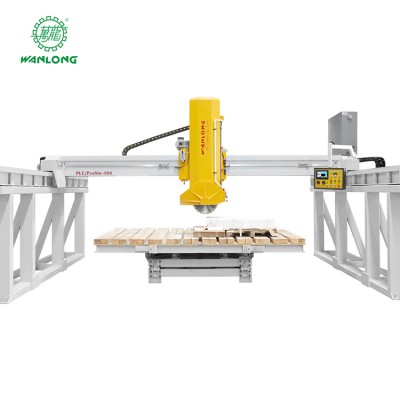

Rendre la coupe plus facile!
Structure robuste, laser de haute précision, système programmable
La poupée de la machine se déplace de manière flexible dans trois directions, haut et bas, gauche et droite, avant et arrière (en axe x, y, z) Il est une structure de grande portée, équipée d'une table rotative de 0 à 360 degrés. La course verticale de la machine facilite le réglage de la vitesse.
C'est une machine idéale pour traiter un petit bloc, en particulier pour la pierre tombale ou le monument.
Configurations:
1. Moteur principal Siemens avec des sièges plus forts.
2. PLC Panasonic et onduleur.
3. Encodeur pour le mouvement X, Y, Z.
4. Forte fonte HT200.
5. Appuyez sur un panneau sensible facile à utiliser le travailleur.
6. 80-90m² / 10hrs pour granit dur moyen avec 140-150 mm de plus.
QZQ-900/1200 contrôlée par ordinateur. Petite empreinte, installation facile, adaptée à la production de masse de machines et d'équipements de traitement en pierre. La tête de coupe peut être inclinée à 90 degrés et la surface de travail peut être érigée à 85 degrés. Fabrication et montage précis, dispositif de protection de faisceau secondaire spécial et système d'exploitation tactile Faites cette machine haute précision, une bonne stabilité, une efficacité élevée et une opération pratique. Alors viens. Il convient très bien aux dalles telles que le granit et le marbre avec une grande valeur et une grande taille. Convient particulièrement au traitement de granit et de marbre de grande taille et de grande taille. Il adopte un système d'automate et une interface homme-machine, associé à une règle magnétique de haute précision et à un dispositif infrarouge, adopte un convertisseur de fréquence pour contrôler l'alimentation à gauche et droite et ajuster la vitesse en fonction de la pierre différente. Le système de levage hydraulique est adopté et les principales pièces et composants sont constitués de matériaux de haute qualité importés, tels que Schneider, Omron, etc. Toute la machine a une efficacité de coupe élevée, une précision de coupe élevée, des plaques plates après la coupe, une stabilité élevée, et opération commode.
Paramètres techniques
1. Machine de découpe de pont
Modèle | Unité | QZQ-900 | QZQ-1200 |
Max. diamètre de la lame | mm
| Φ600-φ900 | Φ1000-φ1200 |
Pouvoir moteur principal | Kw | 18.5 | 18.5 |
Ajout de lame verticale | mm | 500 | 500 |
Dimensions de table (L × W) | mm | 3000 × 1600 | 3000 × 1600 |
Degré de rotation de table | n ° | 90 ° | 90 ° |
Max. Taille de coupe (L × W × H) | mm | 3000 × 1600 × 300 | 3000 × 1600 × 450 |
Dimensions globales (L × W × H) | mm | 6000 × 5000 × 4200 | 6000 × 5000 × 4200 |
Consommation d'eau | m3 / h | 4 | 4 |
Poids approximatif | Mm | 6000 | 6500 |
Soutien technique:
1Provide Support technique par téléphone, email ou WhatsApp les jours ouvrables.
2 Manuel de l'anglais sympathique et vidéo de fonctionnement
Trois. Ingénieurs qui peuvent réparer les machines à l'étranger
Partie des clients des machines de pierre de Wanlong (atelier)
Dans le processus de production de pierre, de nombreux facteurs affectent la qualité de traitement, parmi lesquels l'état des machines et des équipements, la performance de la lame de scie, le matériau du bloc, la technologie de traitement et le niveau de gestion sont étroitement liés. . Ce qui suit décrit les problèmes liés des machines et des équipements de scie circulaire.
(1) La course de levage est limitée. Le rail à glissière est levé et abaissé dans le siège coulissant. La course de levage du rail à glissière est généralement comprise entre 800 mm en raison de la restriction de la hauteur. Le chariot de segmentation sur le chariot a une petite course, de sorte que des blocs à faible hauteur et de largeur étroite peuvent être utilisés.
(2) Le cantilever limite la tête de sciage à fixer sur le rail coulissant. Le rail coulissant se déplace de haut en bas dans le siège coulissant et le siège coulissant s'étend horizontalement en porte-à-faux est fixé sur la colonne de béton. Lorsque la tête de sciage réduit la scie, plus elle tombe, la glissade plus la porte-à-faux ferroviaire est longue, ce qui est ensemble avec la lame de scie suspendue à la fin de l'arbre de coupe forme trois structures en porte-à-faux sous la force. La force des changements en porte-à-faux avec le nombre de lames de scie installées, le nombre de lames de scie augmente, le poids surplombant augmente et la longueur de la cantilever augmente et la déformation de l'élément de force en porte-à-faux, en particulier la déformation de l'arbre de couteau , augmentera également. En conséquence, l'amplitude battante de la lame de scie à l'extrémité extérieure de l'arbre de la lame est augmentée par rapport à la lame de scie interne en raison de la déformation de la lame. C'est également la raison pour laquelle la lame de scie extérieure est plus facile à endommager lorsque la scie à pilier unique est utilisée comme une scie à combinaison multi-lames.
(3) Limite de roulement de charge La résistance du bloc à la lame de scie pendant le sciage peut être décomposée dans la force de poussée vers le haut et une poussée horizontale de la tête de l'arbre de coupe. Sous l'action de cette force, un moment de jacking ascendant et un couple horizontal sont formés sur la tête de sciage et le rail à glissière. Ces deux moments sont enfin transmis au siège coulissant et supporté par le siège coulissant. Le siège coulissant de la scie à colonne unique est généralement préparé et la distance du pivot de force du moment de poussée vers le haut est relativement grande, la capacité de résister au couple vers le haut est également grande. La largeur du rail à glissière est relativement étroite, la capacité de résister à la torsion horizontale est médiocre. Avec le mouvement alternatif des blocs sur le chariot, la direction de cette torsion change constamment. De plus, étant donné que le mouvement de levage nécessite un espace entre le rail coulissant et le siège coulissant, l'arbre d'outils est tenu de basculer sous l'action du moment de torsion.
EXPOSITION
Équipe orientée client, honnête et hautement responsable
RÉSEAU COMMERCIAL
1. Asie du Sud: Inde, Pakistan, Bengale, Sri Lanka, etc.
2. Asie du Sud-Est: Indonésie, Vietnam, Thaïlande
3. Moyen-Orient: Iran, Arab Saoudien, Arabes Unis, Syrie, Liban, Israël, etc.
4. Afrique: Égypte, Nigéria, Kenya, Éthiopie, Afrique du Sud
5. Amérique: USA, Canada, Mexique, Brésil, Venezuela, Chili, etc.
6. Océanie: Australie, Nouvelle-Zélande
7. Europe: Ukraine, Pologne, Bulgarie, Roumanie, Tchèque, Yougoslavie, Lettonie, Lituanie, Suède, Finlande, Danmark, Espagne, Grèce, Turquie
Certification
Du point de vue de la tendance au développement, la machine de découpe de la flamme CNC du marché de la machine de découpe CNC conservera son marché de base, le marché de la coupe à jet d'eau augmentera dans une certaine mesure, et la machine à découper au plasma CNC et la machine de découpe au laser CNC deviendra la Mainstream dans la plaque Puissance du marché de la machine, Profil spécial Equipment CNC Équipement de découpe CNC, Equipement de coupe spécial de CNC non métallique non-Contacter aura également une plus grande place au développement, et l'ensemble du marché de la machine de découpe CNC continuera à se développer. Améliorer l'efficacité de la production et la qualité de coupe de la machine de découpe CNC, réduire le coût de la production et l'utilisation, améliorer le niveau d'automatisation et la stabilité du système de l'ensemble de la machine et améliorer les fonctions du système sont devenues la direction de son développement technologique.
Présentation de l'entreprise
La fabrication et l'utilisation d'outils font des êtres humains ont les chances d'obtenir des ressources plus naturelles et de créer une civilisation brillante.Wanlong a dédié à la coupe de pierre et à la planification de pierre depuis 1993.Today, une moyenne quotidienne de 100 000 outils de diamants Wanlong sont exportés autour du monde. Insistant sur l'innovation technologique, nous continuons à créer des outils de diamants plus efficaces et plus rentables. Nous avons développé un panneau de pierre stratifié.
