QSQ-2200 / 2500/3000
WANLONG
Rendre la coupe plus facile!
Stricture robuste, système de contrôle logique facile

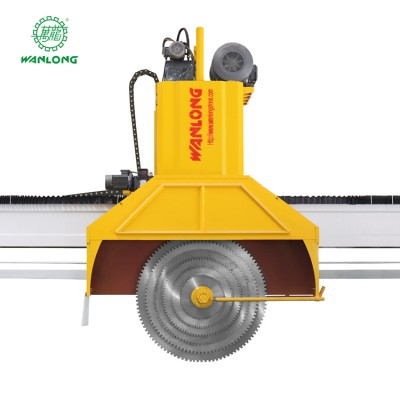

QSQ-2200 / 2500/3000 Coupeur de bloc de pont multiblades de pont:
Caractéristiques
Efficacité élevée pour le bloc de coupe en dalles avec combinaison multi-lame, cette machine est l'équipement idéal pour produire de grandes dalles.
1. Moteur principal Siemens avec des sièges plus forts.
2. PLC Panasonic et onduleur.
3. Encodeur pour le mouvement X, Y, Z.
4. Forte fonte HT200.
5. Les rails de guidage en forme de V-Double V Améliorent la coupe et le mouvement en douceur.
6. Touchez le panneau sensible facile à utiliser le travailleur.
7. Système de verrouillage sur le faisceau vertical pour protéger la collaboration de la machine.
8. Système de levage hydraulique rapide.
9. 110 m² par 10 heures pour le granit dur moyen.
Paramètres techniques
1. QSQ-2200 / 2500/3000
Bridge Multiblade Block Cuttte
Modèle | Unité | QSQ-2200 | QSQ-2500 | QSQ-3000 |
Diamètre maximum de la lame | mm | 2200 | 2500 | 3000 |
Nombre maximum de lames | pc | 9 | 9 | 5 |
Combinaison de lame | mm | 2200 / 2000/1800/1600 / | 2500/200/2000/1800/1600 | 3000/2500/2000/1500/1000 |
Pouvoir moteur principal | kw | 1400/1200/1000/800/600 | / 1400/1200 / 1000/800 | 65 |
Taille de coupe maximale | mm | 45/55 | 45/55 | 3800 × 2100 × 1350 |
Dimension globale | mm | 3600 × 2100 × 950 | 3300 × 2100 × 1100 | 8500 × 4000 × 6100 |
Consommation d'eau | m³ / h | 7500 × 4000 × 5500 | 7500 × 4000 × 5500 | 30 |
Poids | Tonnes | 30 | 30 | 16 |
2. Segments pertinents
Core en acier (mm) | 5.5 | 6.5 | 7.2 |
Taille du segment (mm) | 24 × 7,4 / 6,6 × 15 | 24 × 8,4 / 7,6 × 15 | 24 × 9,2 / 8,4 × 15 |
Cette machine utilise un onduleur pour contrôler l'alimentation gauche-droite, il peut régler la vitesse en fonction de différents types de pierres. Il utilise un système de levage hydraulique, la tranchée en avant à l'avance, utilisez la conduite d'écrou à vis de haute précision, la tranchée automatique, les pièces principales adoptent des matériaux importés.
3. Écran tactile
Interface graphique simple
Affichage de détail
1. Utiliser des composants hydrauliques de Taiwan Qiyang pour une réponse plus sensible et des performances fiables.
2. En utilisant le moteur principal de SIEMENS ou de première classe domestique, une réduction et une économie de puissance plus puissantes, aide à économiser des coûts pour les clients.
3. Utilisation de PLC Panasonic, Inverter Panasonic, Contacteur Fuji et autres pièces électriques importées pour assurer la qualité et la facilité d'utilisation.
4. Adopte le système de levage hydraulique de type pilier avec quatre piliers pour le mouvement en haut et en bas. Les piliers de guidage chromés et la brousse de guidage portable conduit une petite lacune et une apparence élégante. De plus, une étanchéité multicouche à l'intérieur de la brousse donne une bonne eau, une poussière et une résistance aux fuites d'huile, améliorent la durée de vie.
5. Utilisation du codeur pour le mouvement X, Y, Z pour assurer une précision de position élevée et réduire l'intensité de la main-d'œuvre.
6. Tranchement précis
Le bloc de pierre peut être placé sur le sol directement pour économiser un coût fonctionnel et ses coûts de maintenance.
Par conséquent, toute la machine est présentée comme une efficacité de coupe élevée, une précision de tranches élevée, une planéité de la plaque après coupure, une stabilité élevée, une utilisation facile pour obtenir une coupe spéciale de granit et de bloc de marbre avec une valeur élevée.
Service de pré-vente
1. Enquête et soutien au conseil.
2. Voir notre usine.
3. Visiter des usines de pierre locales pour voir nos performances de la machine
4. Visiter des usines de pierre locales pour voir nos performances de la machine
5. Service après-vente
Technicien expédiant à l'étranger pour l'installation et la transmission de la machine Comment utiliser la machine.
6. Weanantie 12 mois
Expédition d'emballage
L'emballage dépend de la quantitude et de la fonctionnalité du produit
Emballage digne de la mer, entièrement enveloppé avec membrane imperméable et bulles d'air. 1 ensemble avec un conteneur de 20 pieds (20gp) ou LCL
EXPOSITION
Équipe orientée client, honnête et hautement responsable
Quatrième, analyse des problèmes courants lorsqueCoupecalcul
1. Raisons de faiblecoupéL'efficacité peut être:
(1) lesegmentn'est pas tranchant et la base en acier est faible en rigidité;
(2) la vitesse de la ligne de lame n'est pas convenable;
(3) la puissance moteur principale est trop petite;
(4) la courroie d'entraînement principale glisse;
(5) L'écart de skateboard est trop grand;
(6) leboîte à brochespalierécartne convient pas;
(7) leboîte à brochesle roulement est enlevé de la bague extérieure;
(8) La lame de scie n'est pas bien assemblée;
(9) la bague intérieurelacunesdu roulement de la broche est trop grand;
(10) déformation de la flexion de l'arbre principal;
(11) la ligne de lame de sciearla vitesse,La profondeur d'alimentation ne correspond pas àvitesse de la machine;
(12) La corde de traction de la machine glisse;
(13) eau de refroidissement insuffisante;
(14) L'ensemble de la machine est vaguement fixe.
Certification
Présentation de l'entreprise
La fabrication et l'utilisation d'outils font des êtres humains ont les chances d'obtenir des ressources plus naturelles et de créer une civilisation brillante.Wanlong a dédié à la coupe de pierre et à la planification de pierre depuis 1993.Today, une moyenne quotidienne de 100 000 outils de diamants Wanlong sont exportés autour du monde. Insistant sur l'innovation technologique, nous continuons à créer des outils de diamants plus efficaces et plus rentables. Nous avons développé un panneau de pierre stratifié.
