Ytqq-500
Modèle | Unité | Ytqq-500 | YTQQ-600 |
Max. diamètre des lames | mm | φ500 | φ600 |
Max. Puissance du moteur | kw | 15/18.5 | 15/18.5 |
Diplôme en rotation de la tête de coupe | n ° | 90 ° | 90 ° |
Dimension de table (L x W) | mm | 3200 x 2000 | 3200 x 2000 |
Diplôme d'inclinaison de table | n ° | 0-85 ° | 0-85 ° |
Max. Taille de coupe (L x W x H) | mm | 3000 x 2000 x 130 | 3000 x 2000 x 180 |
Dimensions globales (L x W x H) | mm | 5800 x 3000 x 2900 | 5800 x 3000 x 3000 |
Comsuption de l'eau | m³ / h | 4 | 5 |
Poids approximatif | Kg | 6000 | 6500 |

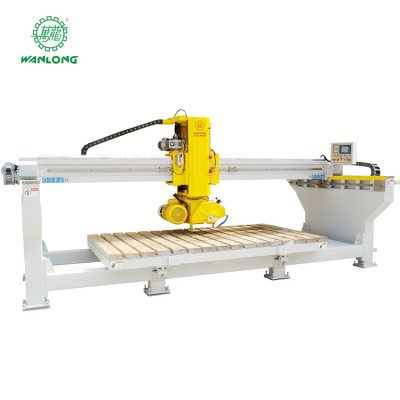

Il s'agit d'une machine à découper en dalle contrôlée par PLC qui adopte une base en acier intégrée. La base en béton n'est donc pas nécessaire pour ce modèle et il est facile d'être installé ou déplacé. La scie est équipée d'un système d'éclairage laser pour faciliter la coupe. La tête de la lame peut être tournée à 0-90 degrés.
Caractéristiques:
1. Siemens ou moteur principal autochtone, 15kw.
2. PLC Panasonic, convertisseur Panasonic, contacteur Fuji
3. adopte un codeur pour la tranchée avant et arrière
4. Dispositif laser de qualité supérieure avec vie plus longue et luminosité
5. Utilisation du rail de guidage linéaire pour les poutres latérales
6. Lame peut faire pivoter 90 degrés automatiquement
6. Table de travail peut incliner 85 degrés et faire pivoter 360 degrés automatiquement
La machine de découpe automatique du pont est produite par notre société, principalement utilisée pour couper le marbre, le granit, le marbre artificiel, la pierre microcristalline et d'autres plaques. Il s'agit d'un équipement de coupe de la pièce à plaque nécessaire pour les plantes de traitement de pierre de grande et moyenne taille. En raison de l'utilisation de la technologie de contrôle du micro-ordinateur, du marquage au laser, du positionnement de la règle magnétique, il présente les avantages d'un degré élevé d'automatisation, de haute précision de la taille de la plaque de coupe, de fonctionnement pratique, etc., la maintenance correcte de l'équipement est d'une signification pratique et Le niveau professionnel du personnel de maintenance est également proposé une meilleure demande. Les erreurs suivantes sont des défauts courants et des méthodes de dépannage lors de l'utilisation de cet équipement.
1. L'équipement ne fonctionne pas en douceur et la vibration hôte se produit pendant le processus de coupe.
Les raisons de ce phénomène sont les suivantes: la clairance correspondante entre la boîte à broches et le roulement ne convient pas; Le roulement est endommagé; La bride n'est pas propre, heurtée et rayée; la broche est pliée ou endommagée; Les capuchons de roulement aux deux extrémités de la boîte à broche sont lâches et la vitesse de coupe de la ligne de coupe est inappropriée; La sélection de la tête ne correspond pas à la pierre; Les sauts de lame de scie sont les principales raisons du phénomène de défaillance ci-dessus.
Pour éliminer ce type d'échec, d'abord mettre l'accent sur la vérification des composants de la poupée, en particulier pour mesurer le rodal de la broche, le bordage de la face d'extrémité de la bride de la lame de scie et d'autres paramètres.
1. Runout cercle radial de l'arbre principal ≤0.04; section de la section de bride ≤0.08;
2. La verticalité de l'arbre de lame de scie et la trajectoire du cadre coulissant ne représentent pas plus de 0,05 mm, et la verticalité de l'arbre de lame de scie et la trajectoire de mouvement de levage du cadre coulissant ne représentent pas plus de 0,05 mm.
3. Vérifiez également si les attaches sont desserrées et les resserrez-les comme le cas échéant. Vérifiez le niveau d'huile dans le carter d'huile, s'il est évidemment insuffisant, il devrait être reconstitué. Vérifiez si la lame de scie balance trop lorsque elle fait tourner et vérifiez l'exposition au diamant de la tête de coupe, c'est-à-dire que la tête de coupe est tranchante. Observez si l'opérateur fonctionne correctement.
Modèle | Unité | Ytqq-500 | YTQQ-600 |
Max. diamètre des lames | mm | φ500 | φ600 |
Max. Puissance du moteur | kw | 15/18.5 | 15/18.5 |
Diplôme en rotation de la tête de coupe | n ° | 90 ° | 90 ° |
Dimension de table (L x W) | mm | 3200 x 2000 | 3200 x 2000 |
Diplôme d'inclinaison de table | n ° | 0-85 ° | 0-85 ° |
Max. Taille de coupe (L x W x H) | mm | 3000 x 2000 x 130 | 3000 x 2000 x 180 |
Dimensions globales (L x W x H) | mm | 5800 x 3000 x 2900 | 5800 x 3000 x 3000 |
Comsuption de l'eau | m³ / h | 4 | 5 |
Poids approximatif | Kg | 6000 | 6500 |
Il s'agit d'une machine à découper en dalle contrôlée par PLC qui adopte une base en acier intégrée. La base en béton n'est donc pas nécessaire pour ce modèle et il est facile d'être installé ou déplacé. La scie est équipée d'un système d'éclairage laser pour faciliter la coupe. La tête de la lame peut être tournée à 0-90 degrés.
Caractéristiques:
1. Siemens ou moteur principal autochtone, 15kw.
2. PLC Panasonic, convertisseur Panasonic, contacteur Fuji
3. adopte un codeur pour la tranchée avant et arrière
4. Dispositif laser de qualité supérieure avec vie plus longue et luminosité
5. Utilisation du rail de guidage linéaire pour les poutres latérales
6. Lame peut faire pivoter 90 degrés automatiquement
6. Table de travail peut incliner 85 degrés et faire pivoter 360 degrés automatiquement
La machine de découpe automatique du pont est produite par notre société, principalement utilisée pour couper le marbre, le granit, le marbre artificiel, la pierre microcristalline et d'autres plaques. Il s'agit d'un équipement de coupe de la pièce à plaque nécessaire pour les plantes de traitement de pierre de grande et moyenne taille. En raison de l'utilisation de la technologie de contrôle du micro-ordinateur, du marquage au laser, du positionnement de la règle magnétique, il présente les avantages d'un degré élevé d'automatisation, de haute précision de la taille de la plaque de coupe, de fonctionnement pratique, etc., la maintenance correcte de l'équipement est d'une signification pratique et Le niveau professionnel du personnel de maintenance est également proposé une meilleure demande. Les erreurs suivantes sont des défauts courants et des méthodes de dépannage lors de l'utilisation de cet équipement.
1. L'équipement ne fonctionne pas en douceur et la vibration hôte se produit pendant le processus de coupe.
Les raisons de ce phénomène sont les suivantes: la clairance correspondante entre la boîte à broches et le roulement ne convient pas; Le roulement est endommagé; La bride n'est pas propre, heurtée et rayée; la broche est pliée ou endommagée; Les capuchons de roulement aux deux extrémités de la boîte à broche sont lâches et la vitesse de coupe de la ligne de coupe est inappropriée; La sélection de la tête ne correspond pas à la pierre; Les sauts de lame de scie sont les principales raisons du phénomène de défaillance ci-dessus.
Pour éliminer ce type d'échec, d'abord mettre l'accent sur la vérification des composants de la poupée, en particulier pour mesurer le rodal de la broche, le bordage de la face d'extrémité de la bride de la lame de scie et d'autres paramètres.
1. Runout cercle radial de l'arbre principal ≤0.04; section de la section de bride ≤0.08;
2. La verticalité de l'arbre de lame de scie et la trajectoire du cadre coulissant ne représentent pas plus de 0,05 mm, et la verticalité de l'arbre de lame de scie et la trajectoire de mouvement de levage du cadre coulissant ne représentent pas plus de 0,05 mm.
3. Vérifiez également si les attaches sont desserrées et les resserrez-les comme le cas échéant. Vérifiez le niveau d'huile dans le carter d'huile, s'il est évidemment insuffisant, il devrait être reconstitué. Vérifiez si la lame de scie balance trop lorsque elle fait tourner et vérifiez l'exposition au diamant de la tête de coupe, c'est-à-dire que la tête de coupe est tranchante. Observez si l'opérateur fonctionne correctement.
